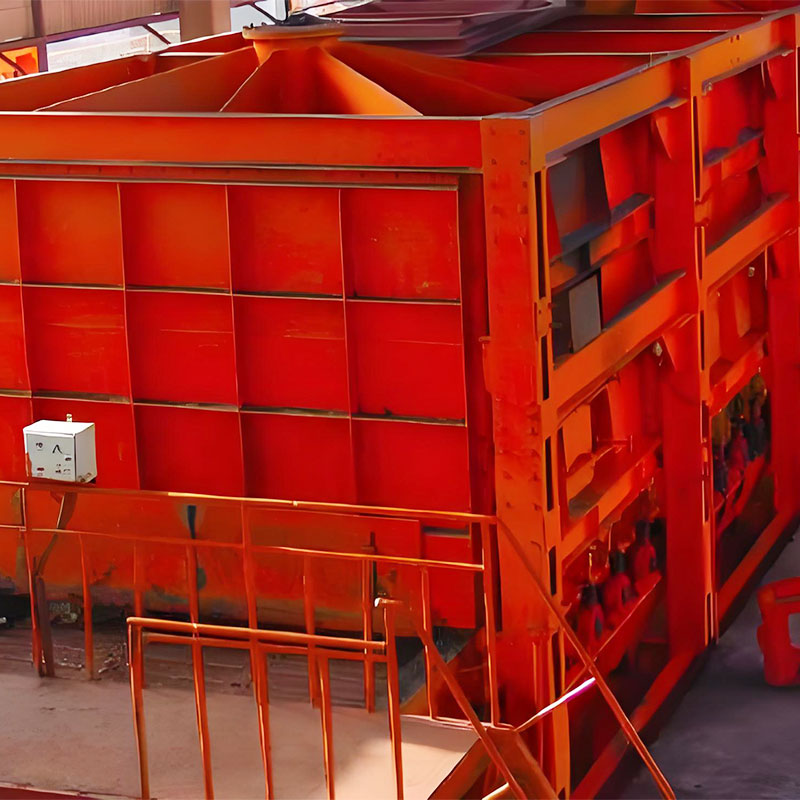

Enfriador de rejilla

Como pieza clave del equipo que conecta los procesos de calcinación y molienda, el enfriador de rejilla realiza tres funciones principales: enfriamiento de clinker, recuperación de calor y transporte de material. Su rendimiento tiene un impacto directo en la eficiencia energética, la calidad del clinker y la estabilidad del sistema de producción de cemento, lo que lo convierte en un equipo central indispensable en las líneas de producción de cemento. Jiangsu Haijian Co., Ltd., fundada en 1970, se especializa en la investigación, desarrollo, fabricación y servicio de soluciones integrales para sistemas de transbordo portuario de graneles secos. somos un profesional enfriador de rejilla manufacturer and company. Proporcionamos equipos especializados para la producción de cemento, incineración de residuos sólidos industriales y aplicaciones mineras y metalúrgicas.

Los refrigeradores de parrilla enfrían el clinker según el principio de intercambio de calor en contracorriente. Después de que el clinker caliente (aproximadamente 1200-1400 °C) ingresa al lecho de parrilla desde el horno rotatorio, un ventilador de enfriamiento fuerza el aire ambiente a una presión específica a través del lecho de clinker. Este aire de enfriamiento intercambia calor con el clinker, enfriando rápidamente la temperatura del clinker por debajo de 100°C y simultáneamente calentando el aire a 600-900°C. Este proceso de intercambio de calor garantiza un enfriamiento rápido del clinker mientras se recupera energía térmica de alta calidad.

Un enfriador de parrilla normalmente consta de los siguientes componentes principales:
Sistema de lecho de rejilla: un diseño modular comprende rejillas fijas y móviles, que se accionan hidráulica o mecánicamente para un movimiento alternativo.

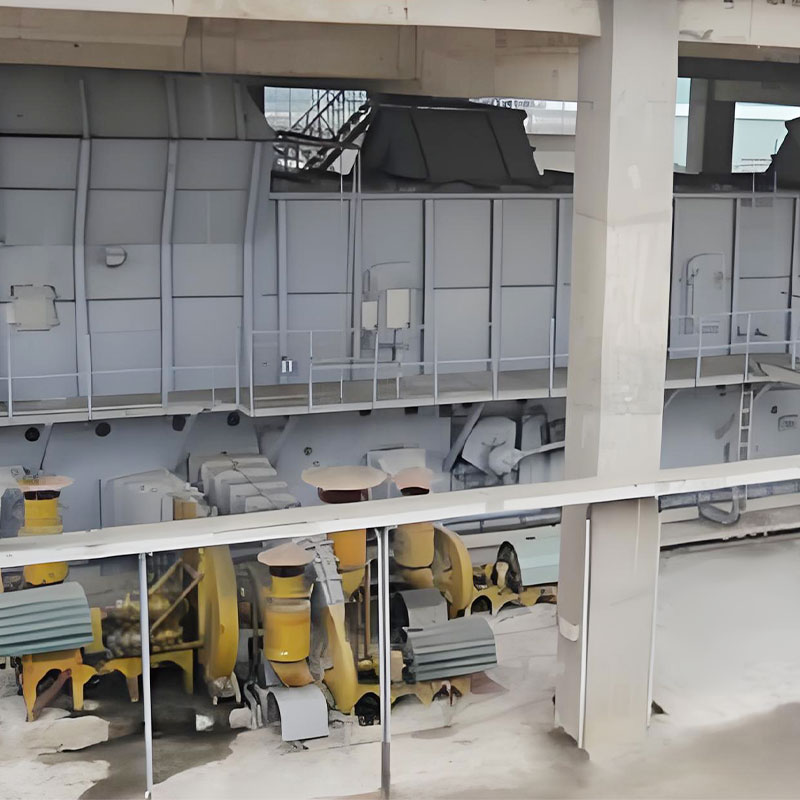

Sistema de cámara de aire: control del volumen de aire de refrigeración por zonas y ajuste avanzado del volumen de aire.
Mecanismo de trituración: una trituradora de martillos para clinker garantiza que el tamaño de las partículas del material cumpla con los requisitos del proceso posterior.
Sistema de sellado: múltiples estructuras de sellado reducen las fugas de aire y mejoran la eficiencia térmica.
Sistema de control automático: monitoreo de temperatura integrado, ajuste del volumen de aire y diagnóstico de fallas.

Durante la operación diaria, los operadores deben registrar y analizar los datos de presión y temperatura de cada cámara de aire y monitorear de cerca la velocidad de la parrilla y las fluctuaciones de presión del sistema hidráulico. Las fluctuaciones normales deben mantenerse dentro del ±5%. Preste especial atención a las fluctuaciones actuales en la trituradora de clinker, ya que las fluctuaciones anormales a menudo indican bloqueo o desgaste de los componentes. La gestión de la lubricación es el foco del mantenimiento diario. La cadena de transmisión de la parrilla debe reponerse diariamente con grasa a base de litio resistente a altas temperaturas y los rodamientos de los rodillos de soporte deben engrasarse semanalmente. Se debe utilizar grasa sintética en entornos de trabajo de alta temperatura. El aceite de la estación hidráulica se debe probar para detectar contaminación todos los meses para garantizar que el nivel de NAS no exceda el nivel 8. La inspección de los componentes clave incluye el ajuste diario de los pernos de la rejilla. El par debe controlarse con precisión dentro del valor de diseño ±5%; Medición semanal del desgaste de la parrilla. Cuando el desgaste supere el 30% del espesor original, deberá ser reemplazado inmediatamente; Al mismo tiempo, se debe observar atentamente la distribución del clinker. La acumulación anormal a menudo indica una falla en la rejilla o en la cámara de aire. Cuando una parrilla está dañada, se debe detener la máquina inmediatamente para reemplazarla y se debe verificar la fijación de las placas de parrilla adyacentes para analizar si el daño es causado por estrés térmico o estrés mecánico.
