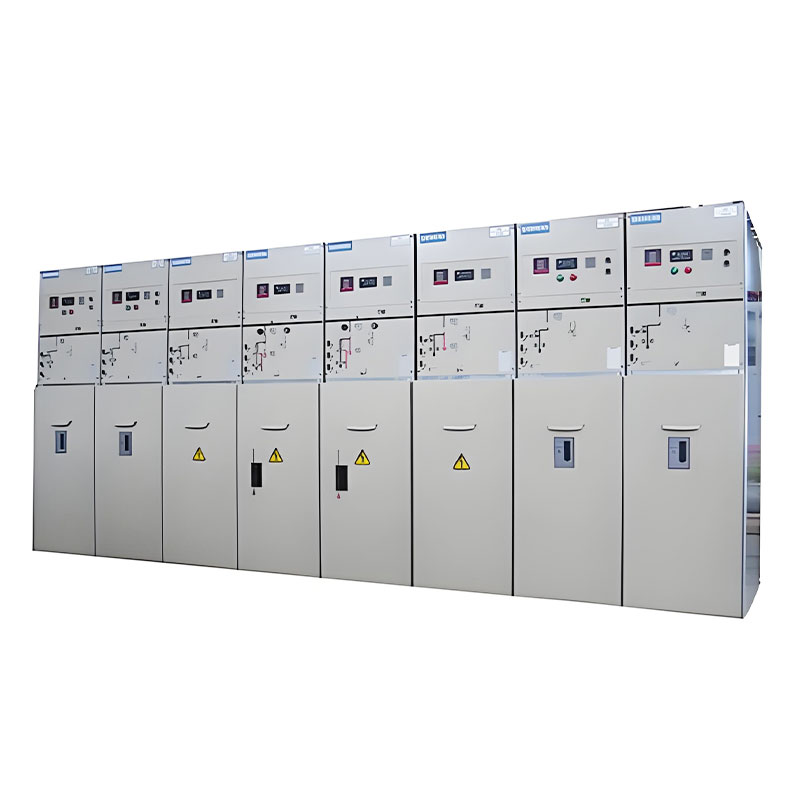

Armario on-off completo de alta tensión

Cuadro completo de alta tensión Es un componente central de los sistemas de transmisión y distribución de energía, y cumple funciones cruciales como distribución de energía, protección de circuitos y despacho de energía. Se utiliza ampliamente en centrales eléctricas, subestaciones, empresas industriales y mineras y grandes instalaciones comerciales, lo que garantiza el funcionamiento seguro, estable y eficiente de los sistemas eléctricos. Jiangsu Haijian Co., Ltd. es un profesional fabricante y proveedor de aparamenta completa de alta tensión . Ofrecemos equipos especializados para la producción de cemento, incineración de residuos sólidos industriales y aplicaciones mineras y metalúrgicas.

La aparamenta de alto voltaje desempeña múltiples funciones en los sistemas de energía, entre las que se incluyen principalmente:
Distribución y control de energía: Distribuye energía de alto voltaje a varios circuitos de energía, lo que permite una operación flexible del sistema de energía. Componentes como disyuntores y seccionadores controlan la conexión y desconexión de los circuitos, asegurando un suministro de energía estable.
Protección del circuito: cuando ocurre una sobrecarga, un cortocircuito o una falla a tierra en el sistema de energía, el tablero de alta tensión interrumpe rápidamente la corriente de falla, evitando daños al equipo y el colapso de la red. Equipado con dispositivos de protección de relés, garantiza una respuesta rápida ante fallos y mejora la fiabilidad del suministro eléctrico. Aislamiento y mantenimiento: durante el mantenimiento del equipo o la resolución de problemas, el tablero de distribución de alto voltaje proporciona un punto de desconexión claro para garantizar la seguridad del operador.

Las funciones principales de las aparamentas de alta tensión se logran mediante el trabajo colaborativo de varios componentes clave. Sus principios de funcionamiento son los siguientes:
1. Estructura del circuito principal
El circuito principal de una aparamenta de alta tensión normalmente incluye:
Disyuntor (CB): Responsable de la interrupción normal del circuito y la protección contra fallas, utilizando tecnología de vacío, SF6 o aislamiento de aire.
Desconector (DS): Se utiliza para aislar el suministro de energía durante el mantenimiento y garantizar la seguridad operativa.
Transformador de Corriente (CT) y Transformador de Potencial (PT): Se utilizan para medición y protección, convirtiendo alto voltaje y alta corriente en señales monitorizables.
Sistema de Barras: Conecta los distintos circuitos para facilitar la transmisión de energía.
2. Mecanismo operativo
Operación Manual: Adecuado para aparamenta pequeña, con manijas mecánicas que controlan el disyuntor y el seccionador.
Funcionamiento Eléctrico: Accionado por un motor, permite el control remoto y es adecuado para sistemas altamente automatizados.
Spring Energy Storage: Garantiza una rápida apertura y cierre del disyuntor, mejorando la confiabilidad operativa. 3. Protección y Control
Dispositivos de protección de relés: monitorean la corriente, el voltaje y otros parámetros, activando los disyuntores para que se disparen en caso de una falla.
Sistema de monitoreo inteligente (opcional): Permite monitoreo remoto, diagnóstico de fallas y control automático a través de un PLC o dispositivo de protección basado en microcomputadora.
